用于工件全面評估的 MFK 形狀測量中心。MFK 形狀測試儀 #96 是測試發動機組、氣缸頭、齒輪箱、液壓元素、曲軸和凸輪軸的理想選擇。尺寸大，采用整機精確測量的最優化設計。長測量和行程路徑，可方便、安全地更換工件。
MarForm MFK 600 或 MFK 500，由獨立的協調組件構成，可靈活適應各種測量任務。
形狀測試儀使用無變形的花崗石底座，采用隔震設計。其高精度水平表面構成了測量設置的基準平面。工件支撐臺通過花崗石表面的空氣軸承支持和引導工件。
通用形狀測量站測量體積大，可測量重型工件

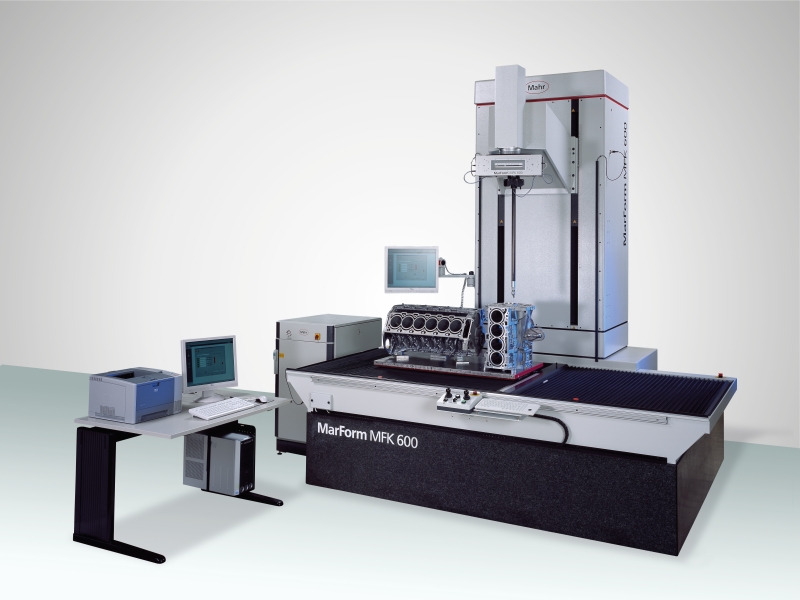

MFK 600 有5個測量軸和2個輔助測量軸用于測量形狀元素以及確定位置

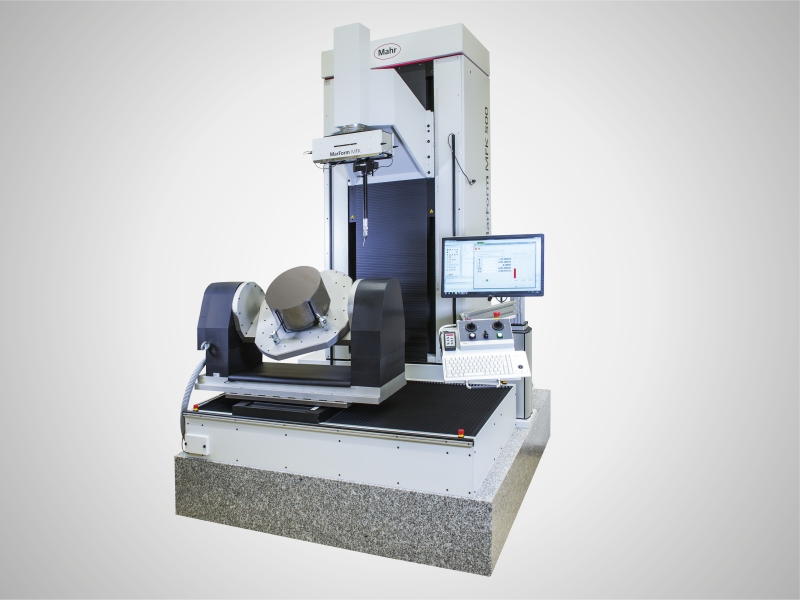

MFK 500 有3個測量軸和4個輔助測量軸用于測量形狀元素
旋轉測量測頭和自動工件定位使其簡單易用，設置快速
空氣軸承減少維護，可持續加載
防碰撞測頭系統可完成多種測量任務
大工件支撐表面可支撐大型工件或工件貨板
圓度測量設備可根據工件直徑自動調整，即使使用偏心定位也如此
3 個主要坐標方向上的直線度測量
根據 ISO 1101 標準進行工件評估
根據生產規范在機器和工件坐標系中測試
全面評估形狀和位置特征，以及直徑和位置值
廣泛的附件和可選多種測頭，優化所有測量任務的性能
隨時準備使用，且可通過在程序序列中旋轉工件的額外移動軸方便地進行擴展。這樣，即使是最復雜的測量任務，如測量 V 發動機組，也可在無操作員干預的情況下完成。
圓度測量設備
除測量軸（C 軸）外，圓度測量設備還包含一個根據工件直徑（X 軸）自動調整測頭的軸。在圓度測量中，X 軸根據工件形狀調整測頭，即使有比測頭范圍大的偏心偏差也如此。
直線度測量設備
垂直直線度測量設備（Z 軸）在花崗石表面上引導圓度測量。在 MFK 600 上，導軌與空氣軸承分離，所以水平直線度測量設備的精確度（Tx 和 Ty 軸）與工件大小、形狀和重量無關。在MFK 500 上，也提供機動調心和傾斜工件臺，而且高精度新型直線導軌Tx/Ty 軸也可以作為高精度測量軸。設置軸（Ta 和 Tb）集成在工件支架臺中，在機器空間中可自動對齊工件。
測量性能
集成到測量序列的自動設置功能可實現連續操作。與測量值記錄的同時同步進行測量值處理可縮短測量時間。形狀測量站有全系列的附件，最大程度地擴大了應用范圍。
檢查形狀和位置特征：
圓度, 直線度, 平面度, 圓柱度, 傾斜度, 位置, 線條輪廓, 表面輪廓, 圓錐度, 同心度/同軸度, 對稱度, 平行度, 垂直度, 徑向跳動，軸向跳動, 全跳動, 錐度, 直徑, 傅立葉分析
測試
發動機組
氣缸頭
齒輪箱
液壓元件
曲軸和凸輪軸
